フラットツイストケーブルのサプライヤーとして、私はお客様からこれらのケーブルの切断と端末処理の容易さについて多くの問い合わせを受けてきました。このトピックは、設置プロセスと、さまざまな用途でフラット ツイスト ケーブルを使用する全体的な効率に直接影響するため、非常に重要です。このブログでは、フラットツイストケーブルの切断と終端に影響を与える要因を詳しく掘り下げ、業界での私の経験に基づいた洞察を共有します。
フラットツイストケーブルについて

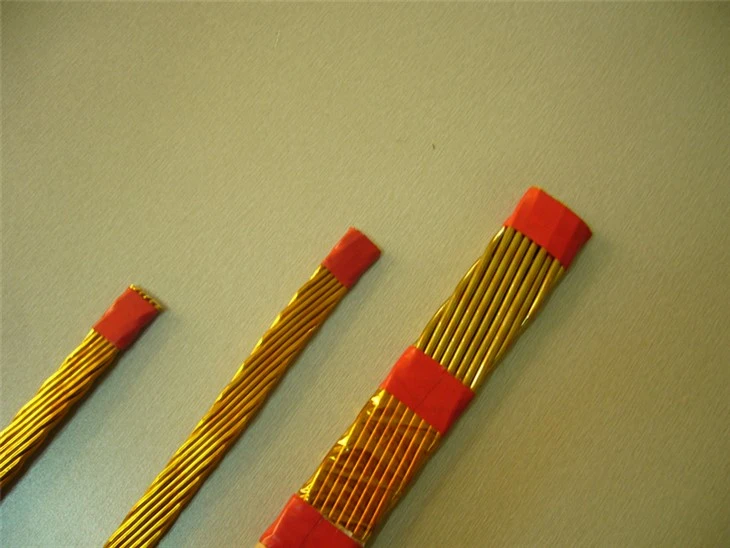

フラットツイストケーブルは、名前が示すように、フラットなプロファイルとツイスト構造を持つケーブルです。ケーブル内の導体をねじることにより、電磁干渉 (EMI) とクロストークが軽減され、高速データ伝送やその他の敏感な用途に適しています。についてさらに詳しく知ることができますフラットツイストケーブル当社のウェブサイトで。
フラットツイストケーブルの構造には通常、複数の導体が撚り合わされて絶縁材で覆われています。ケーブルのフラットな形状により、狭いスペースでの配線や設置が容易になり、これは多くの最新の電子機器やシステムにとって大きな利点となります。
切りやすさを左右する要因
1. 導体材質
フラットツイストケーブルの導体の材質は、切断プロセスにおいて重要な役割を果たします。一般的な導体材料には銅やアルミニウムなどがあります。銅は、導電率が高く、比較的柔らかいため切断が容易であるため、一般的な選択肢です。一方、アルミニウムは軽量でコスト効率に優れていますが、銅よりも硬くて脆いため、切断がより困難になる可能性があります。
たとえば、標準的なケーブル カッターを使用すると、比較的小さな力でフラット ツイスト ケーブルの銅導体をきれいに切断できます。ただし、アルミニウム導体の切断には、より鋭い刃とより大きな圧力が必要になる場合があり、導体が割れたり擦り切れたりする危険性が高くなります。
2. 断熱材
導体の周囲の絶縁材も切断のしやすさに影響します。断熱材が異なれば、硬さや柔軟性も異なります。 PVC（ポリ塩化ビニル）などの柔らかい断熱材は、テフロンなどの硬い素材に比べて切断が容易です。
PVC 絶縁のフラットツイストケーブルを切断する場合、通常は単純なワイヤー カッターで作業を行うことができます。ただし、テフロン絶縁を備えたケーブルの場合、絶縁体や内部の導体を損傷することなく確実にきれいに切断するには、より特殊な切断工具が必要になる場合があります。
3. ケーブルの太さ
フラットツイストケーブルの太さも重要な要素です。一般に、ケーブルが太いほど切断にはより大きな力が必要になります。ケーブルが太すぎる場合、間違った切断工具を使用すると切断が不均一になり、ケーブルの性能に影響を与える可能性があります。
たとえば、断面積の小さい細いフラットツイストケーブルは、手持ちのワイヤーカッターで簡単に切断できます。ただし、太いケーブルを適切に切断するには、油圧ケーブル カッターなどのより強力な切断ツールが必要になる場合があります。
解約のしやすさに影響を与える要因
1. 導体の撚り線
フラットツイストケーブル内の導体の撚りは、終端プロセスに影響を与える可能性があります。より線導体は単線導体よりも柔軟性があるため、終端の際に有利になります。ただし、より線導体は、すべてのより線が適切に接続されていることを確認するために、終端処理中にさらに注意が必要です。
より線導体を使用してフラットツイストケーブルを終端処理する場合、接続を行う前により線をしっかりと撚り合わせることが重要です。そうしないと接続が緩み、抵抗が増加して過熱する可能性があります。
2. 終了方法
フラットツイストケーブルには、はんだ付け、圧着、圧接コネクタ (IDC) の使用など、いくつかの終端方法が使用できます。各方法には独自の利点と課題があります。
はんだ付けは、信頼性の高い電気接続を提供する一般的な終端方法です。ただし、はんだごてやはんだの使用には熟練が必要です。一方、圧着は、圧着工具を使用してコネクタをケーブルに押し付ける、より高速な方法です。 IDC は、絶縁体を突き抜けて導体と接触するように設計されており、特に量産用途では迅速かつ簡単な終端方法となります。
終端方法の選択は、アプリケーション要件、使用するコネクタの種類、利用可能なツールやスキルなどのさまざまな要因によって異なります。
他のタイプのケーブルとの比較
1. 平角絶縁アルミより線ケーブル
平角絶縁アルミより線ケーブルは、フラットツイストケーブルとよく比較される別のタイプのケーブルです。平形ツイストケーブルに比べて、角形のため切断作業が難しくなる場合があります。さらに、アルミニウムのより線は、アルミニウム導体を使用したフラットツイストケーブルについて前述したものと同様の課題を引き起こす可能性があります。
終端に関しては、長方形の形状により、導体とコネクタの位置を合わせることがより困難になる可能性があります。ただし、導体の撚り線の性質により、終端プロセス中にある程度の柔軟性が得られます。
2. フラットリッツ線
フラットリッツ線高周波用途向けに設計されています。複数の細いワイヤーを編み込んで構成されています。フラットリッツ線の切断は、多数の細いストランドがあるため、標準のフラットツイストケーブルを切断するよりも困難になる場合があります。これらのストランドは切断プロセス中にほつれやすいため、特別な注意と特殊な切断工具が必要です。
フラットリッツ線の終端処理にも特別な注意が必要です。低抵抗の接続を確保するには、細いストランドを適切にグループ化してコネクタに接続する必要があります。
簡単に切断および終了するためのヒント
1. 適切なツールを使用する
高品質の切断および終端工具に投資してください。切断にはケーブルの太さや材質に適した切れ味の良いケーブルカッターやワイヤーカッターをお選びください。終端処理には、適切な圧着工具またははんだ付け装置を使用してください。
2. ケーブルを準備する
ケーブルを切断または終端する前に、必ずケーブルを清掃し、汚れや破片を取り除いてください。ケーブルに保護用の外側シースが付いている場合は、それを慎重に取り外して導体を露出させます。
3. 指示に従ってください
終端コネクタを使用する場合は、製造元の指示に従ってください。これにより、接続が正しく行われ、ケーブルが期待どおりに動作することが保証されます。
結論
一般に、フラットツイストケーブルの切断と終端の容易さは、導体と絶縁材料、ケーブルの厚さ、導体の撚り線、選択した終端方法などのいくつかの要因によって決まります。これらのプロセスには課題がありますが、適切なツール、技術、知識があれば、きれいな切断と信頼性の高い終端を実現することが可能です。
フラットツイストケーブルをご購入の場合、またはその切断と終端処理についてご質問がある場合は、弊社がお手伝いいたします。当社の専門家チームは、インストールを確実に成功させるために必要なサポートとガイダンスを提供します。お客様の具体的な要件について話し合い、調達交渉を開始するには、お問い合わせください。
参考文献
- グロス、C. (2014)。配線の設置: 実践ガイド。エルゼビア。
- ナイドホルト、M. (2018)。電気配線ハンドブック。マグロウ - ヒル教育。
